WEB转发配置









1.概述

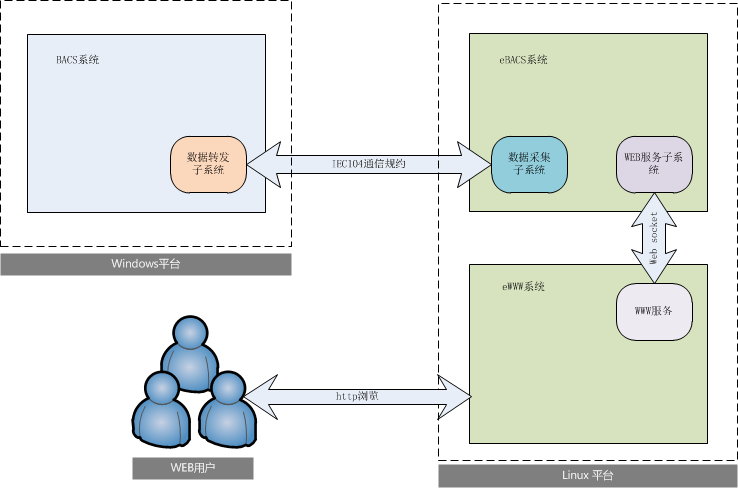

BACS系统中实现WEB浏览,目前是通过从BACS系统中通过转发应用程序,使用IEC104规约,把BACS系统中的数据转发到WEB服务器中,WEB服务器是基于Linux系统的E-BACS系统,它负责把收到的BACS数据进行WEB发布,从而实现WEB用户网页面浏览,结构图如下:



2.WEB转发配置文件

目录结构

WEB转发配置文件由一个总体配置的XML文件(onekey.xml)和一组点表文件(.csv)文件组成,其目录结构如下:

─cfg

    ├─devdefinefile(*.csv)

    ├─diagramdefinefile(*.bgh)

    └─ReportT

        ├─special(*.xlsm)

        └─time (*.xlsm)

    onekey.xml



配件文件 onekey.xml

onekey.xml文件内容格式请参看 onekey.xml格式





3.WEB转发配置

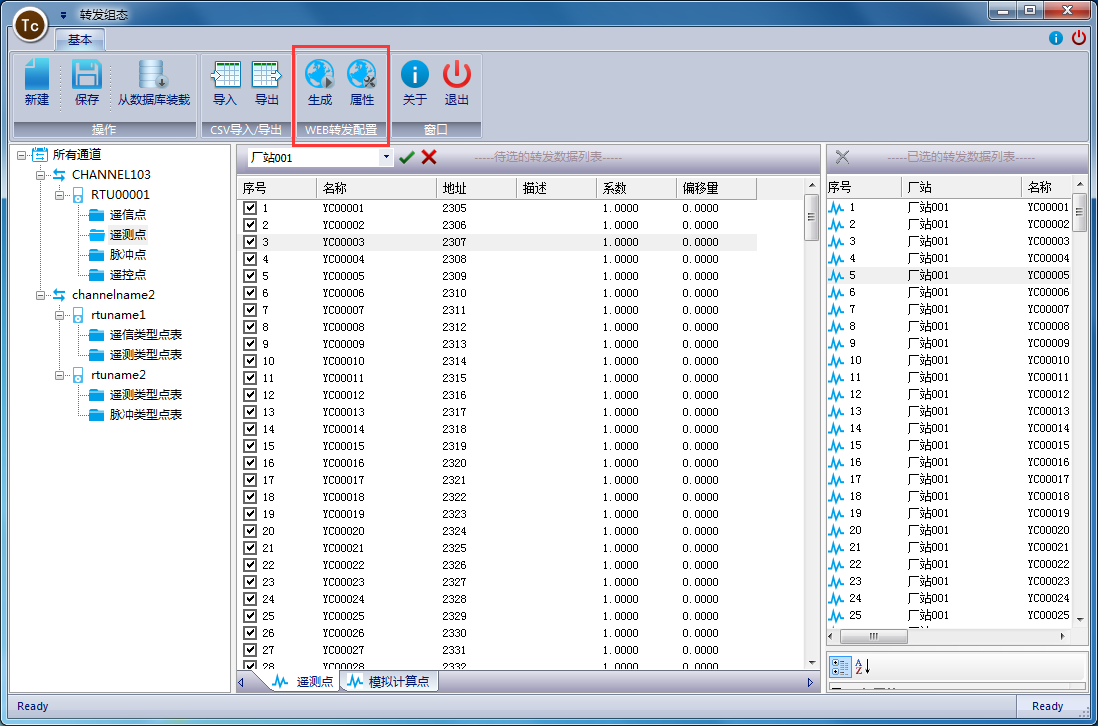

主界面介绍





WEB转发通道配置

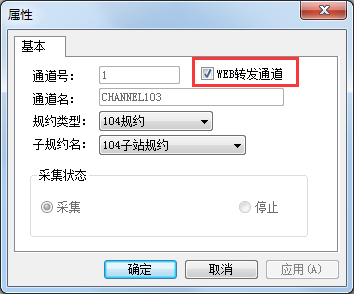

          WEB转发通道的配置和一般转发通道的配置基本相同,只是在属性通道中要勾选"WEB转发通道"标志,如下图:





WEB转发RTU配置

          请参看转发RTU配置



WEB转发组配置

          请参看转发组配置

一键生成WEB转发配置文件

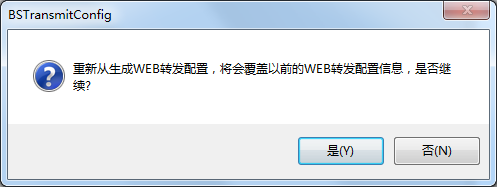

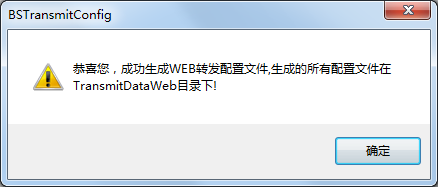

          点击主界面上的“生成”按钮,系统弹出询问对话框,"确定"定后,便会自动生成onekey.xml和各种点表文件,并放置在对应的目录中:







          生成点表或文件的对应关系如下:



名称

BACS系统(Windows端)

eBACS(Linux端)

备注

csv点表

*.csv

..\TransmitDataWeb\cfg\devdefinefile

WEB转发通道下的各配置点,以RTU为单位形成多个点表文件

图形文件

..\BACS\GraphFiles

..\TransmitDataWeb\cfg\diagramdefinefile

源目录中的所有文件复制过来

报表文件



..\BACS\Reports\Template



..\TransmitDataWeb\cfg\ReportT\special

把对应的普通报表文件复制过来(根椐BACS数据库普通报表信息)

..\TransmitDataWeb\cfg\ReportT\timer

把对应的普通报表文件复制过来(根椐BACS数据库定时报表信息)

XML文件



..\TransmitDataWeb\cfg\onekey.xml

web转发配置文件onekey.xml



配置属性修改

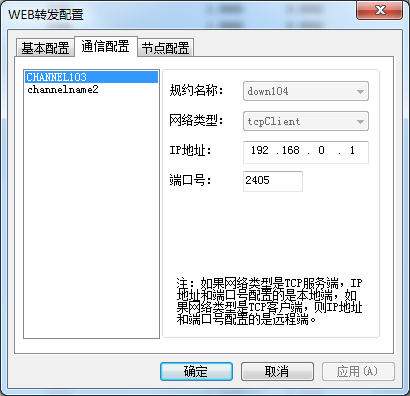

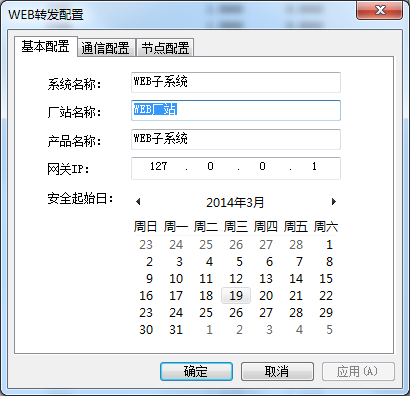

          一键生成上述文件和目录后,还要对WEB转发的系统名称、产品名称、厂站名称、IP地址、端口号、通信节点等信息进行配置,如下图:







          根据实际需要对上图中的属性进行配置,确定后就自动保存到onekey.xml文件中。



文件拷贝

          所有配置生成并修改完成后,把当前目录下的TransmitDataWeb\cfg目录拷贝到Linux平台eBACS系统的对应目录中即可实现WEB转发。



WEB界面展示

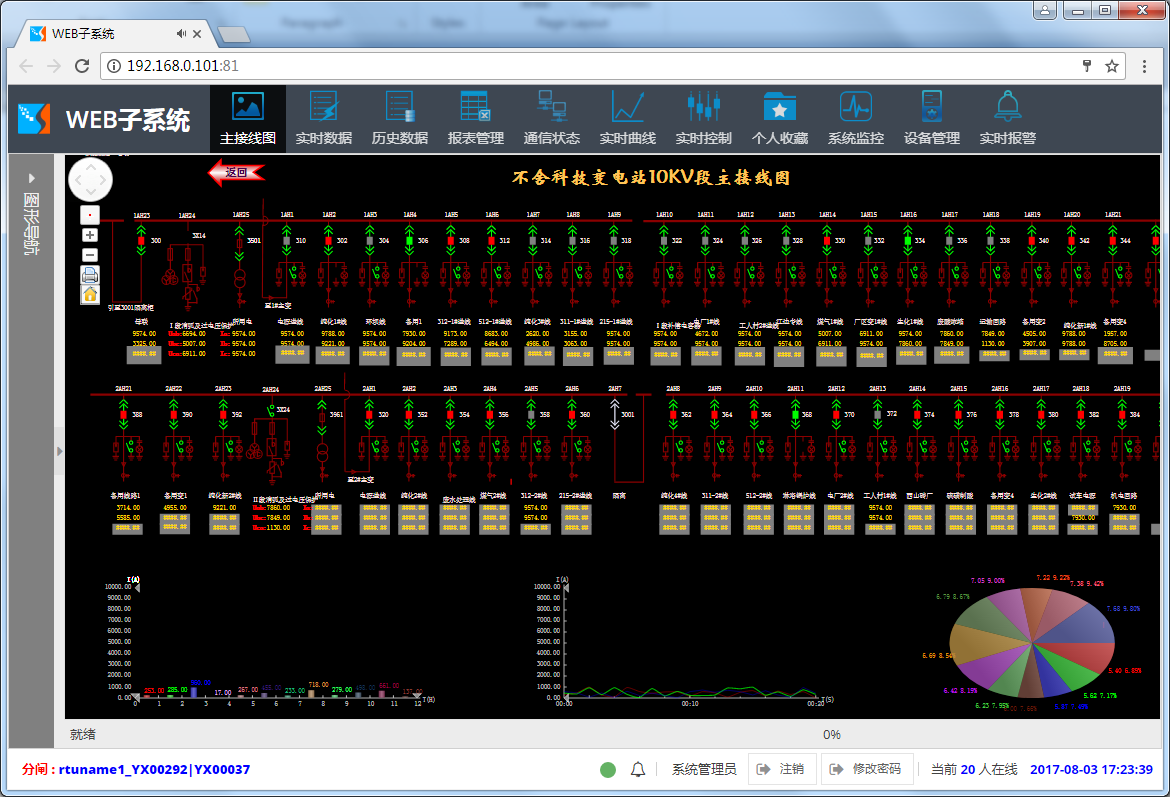

          配置好之后的WEB发布界面如下:
