概述
操作票是电力系统日常检修、变更运行方式时倒闸操作的一项重要指令,执行操作票制度是电力系统防止误操作的一项重要安全措施。随着我国电力工业的不断发展,电力系统内输配电设备数量的不断增加,日常工作中需要进行的操作数量和频度也逐年增大。在日常的运行工作中,为了有效地防止误操作事故的发生,确保操作票管理工作统一、规范、标准,电力系统对操作票的填写有养极为严格的要求,不仅要求每次操作票中的操作项、操作顺序准确无误,而且要求书写格式符合规范,要求文字清晰、工整,术语规范化、标准化。因此,研制开发智能操作票专家系统,实现操作票的自动或半自动生成,提高操作票正确率、缩短操作票拟票时间、减轻运行人员日常工作强度,已成为电力系统运行管理人员的一项重要课题。
我们结合用户的实际需求研发出了这套智能操作票系统,它主要以图形的方式给用户提供了准确无误开具电力操作的渠道,使开具操作票正规化、格式化、智能化,同时减少了误操作的发生。该系统主要包括以下几部分:图形画面配置、系统参数配置、图形开票、实时对屏、元件置位、操作票预演、操作票打印与预览、操作票查询等。
智能操作票主界面

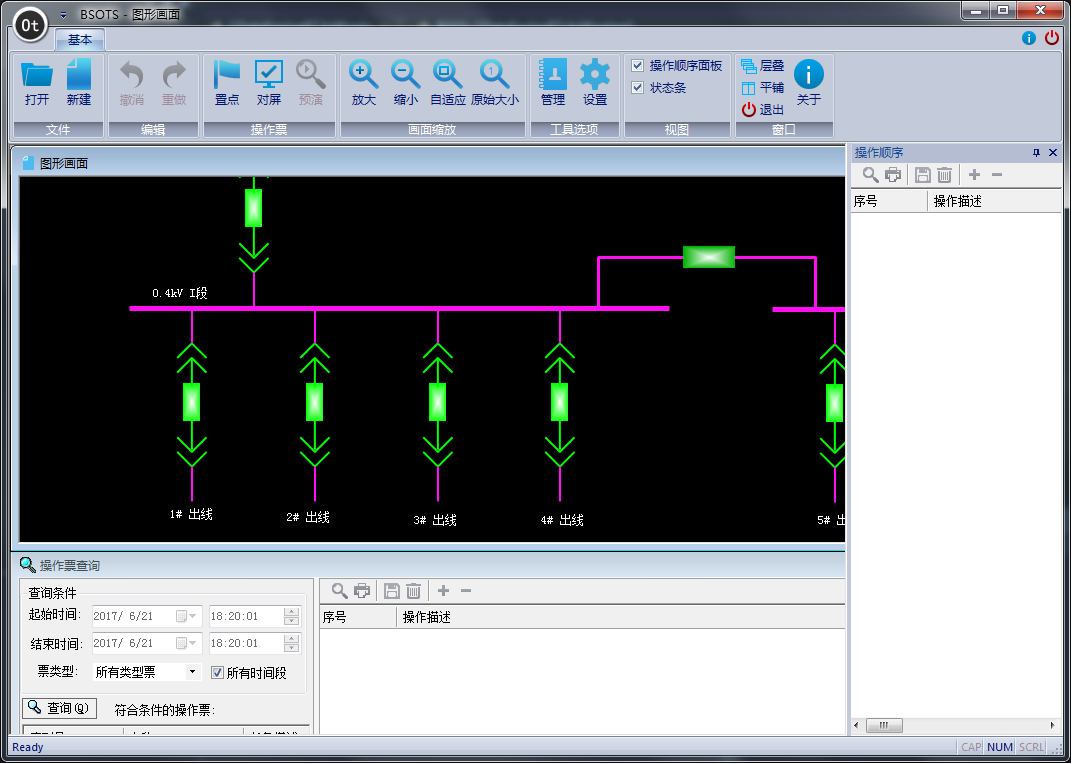

智能操作票的主界面UI如下:

系统结构

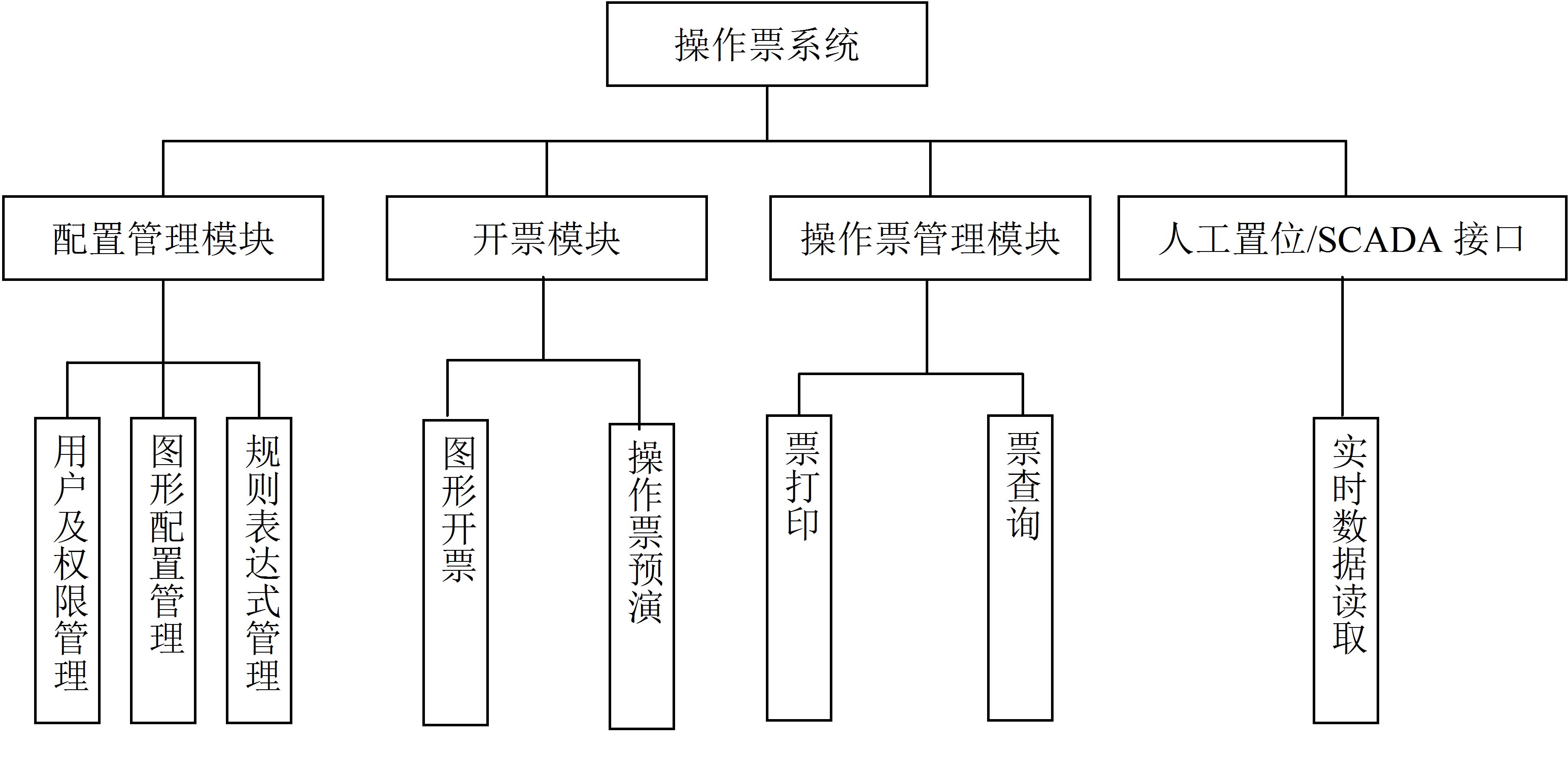

系统组成如下图所示:

操作票图形配置
❖图形文件格式说明
操作票子系统中使用的图形文件与BACS系统人机界面使用的图形文件格式相同,但为了保存电力元件信息,又以同样的文件名,扩展名为:ots的文件来保存图形中元件的配置信息。如:有一图形文件 demo.bgh,则有demo.ots文件与之对应来保存其中元件的配置信息。demo.ots与demo.ots在同一文件目录。
❖元件配置信息
元件配置信息主要有以下几项内容:
1. 设备编号
2. 设备名称
3. 设备类型
4. 所属间隔(名称)
5. 所属线路(名称)
6. 分(0)术语
7. 合(1)术语
8. 分规则表达式(逻辑表达式)
9. 合规则表达式(逻辑表达式)
❖规则表达式
为了保证操作的无误进行,在图形开票过程中要进行防误操作判断,在该系统中防误操作判断是用规则表达式的形式来实现的,用户进行每一步操作之前系统会根椐操作元件上的规则表达式配置来判断该步操作是否可以执行,如果不可执行则提示错误并禁止该步操作,从而达到防误操作的目的。
规则表达式包括分规则表达式、合规则表达式,它是整个操作票系统的逻辑判断基础,它的构成形式如下:
点类型:厂站名[厂站号].点名称[点号] = 1 --某点状态为合或合上某个设备
点类型:厂站名[厂站号].点名称[点号] = 0—某点状态为分或分开某个设备
注:点类型为数字类型的点,遥信点(YX)、逻辑计算点(CL)、计算机节点(ND)、厂站状态(ST)。
如:
YX:厂站001[1].开关位置[1] = 1 表示厂站001下的开关位置为合或合上厂站001下的开关位置
YX:厂站001[1].开关位置[1] = 0 表示厂站001下的开关位置为分或分开厂站001下的开关
复合条件用 && 和 | | 进行连接,如:YX:厂站001[1].开关位置1[1] = 1 && YX:厂站001[1].开关位置2[2] = 0 为一个复合条件表达式。
❖操作票画面配置
在上面已提到要进行图形开票,先要对画面中的元件属性进行相关配置。因为操作票与BACS系统共用画面文件(只是另外附加一个.ots元件配置文件),因此要用到BACS中的图形组态配置程序进行元件属件的配置。具体配置步骤如下:
启动BACS的图形组态程序,并打开要配置的画面文件,如:Demo.bgh
1. 在功能区打开"扩展"页,选中“操作票配置”;

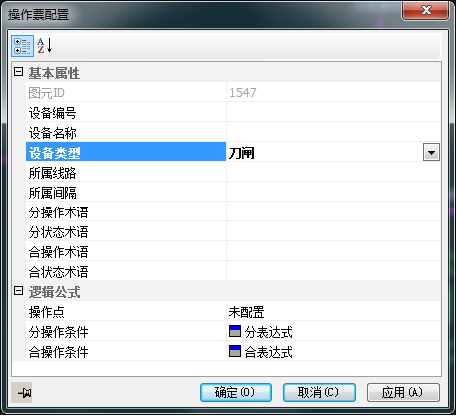

2. 在图形中选中要进行属性配置的元件(如断路器、小车、刀闸等),双击该元件,弹出操作票属性配置对话框,在其中进行相关属性的配置或修改,如下图:
3.
4. 在上述窗口中可配置:设备编号、设备名称、设备类型、所属线程、所属间隔、分术语、合术语、逻辑公式(规则表达式)等
5.在逻辑公式中有一“操作点”项,用户可从下拉框中选择该逻辑公式对话的操作点,该图元关联到的所有点都会出现在下拉框中,如果该图元没有做任何关联或作了关联但没有关联点,则下拉框中不会出现任何操作点。注:没有关联点的元件都认为可允许操作。

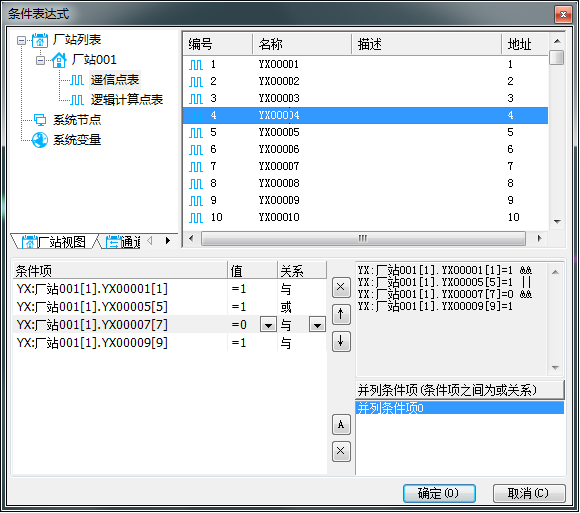

分操作条件(分表达式)、合操作条件(合表达式)配置,在这两项当中配置防误操作逻辑,用鼠标点击” ”或” ”弹出以下对话框:

在上述窗口中双击点列表中的某一个点可向条件项列表中加入条件项。
在上述窗口中可以新加条件项,修改条件项表达式,通过“删除 ”、“向下”、"向下 ”按钮来删除、上移、下移条件项。用户还可以通过新加 ”“移除 ”按钮来新加或删除并列条件项来扩展逻辑公式。条件项、并列条件项、逻辑公式之间的关系为:
并列条件项0 =条件项0 && ( | |)条件项1 &&( | |)条件项2 …条件项n
并列条件项1 =条件项0 &&( | |)条件项1 &&( | |)条件项2 …条件项n
…
并列条件项n =条件项0 &&条件项1 &&条件项2 …
逻辑公式 = 并列条件项0 | |并列条件项1 | | …并列条件项n
上述配置确认保存后系统会自动把配置信息保存到Demo.ots文件中
|
